Komponen Komponen untuk memastikan sistem grounding listrik berfungsi dengan baik

    Dalam memastikan keamanan dan kinerja listrik yang optimal pada suatu bangunan, perhatian khusus perlu diberikan pada komponen-kompfonen sistem grounding. Pemahaman menyeluruh terhadap elemen-elemen kunci seperti ground rods, grounding conductors, dan grounding electrodes menjadi esensial untuk memastikan bahwa sistem grounding berfungsi dengan efektif. Hal ini penting dalam melindungi gedung-gedung umum dari potensi risiko dan bahaya yang dapat timbul akibat arus dan tegangan berlebihan dalam sistem listrik.

    Berikut adalah beberapa komponen yang umumnya terlibat dalam instalasi grounding listrik di bangunan gedung:

1. Elektroda Grounding: Ini adalah komponen yang terhubung langsung dengan tanah dan berfungsi sebagai jalur untuk mengalirkan arus listrik ke tanah. Elektroda grounding dapat berupa:

• Batang tembaga atau plat tembaga yang ditanam ke dalam tanah.
• Sistem grounding yang terdiri dari beberapa elektroda untuk meningkatkan konduktivitas.

2. Kabel Grounding: Kabel ini menghubungkan peralatan listrik dan sistem instalasi dengan elektroda grounding. Biasanya menggunakan kabel tembaga yang memiliki konduktivitas listrik yang baik.

3. Panel Listrik dan Peralatan Listrik: Semua peralatan listrik di gedung terhubung ke sistem grounding melalui panel listrik. Panel listrik ini memiliki koneksi khusus untuk sistem grounding yang memungkinkan arus listrik yang berlebih mengalir ke tanah.

4. Clamp atau Klem Penjepit: Digunakan untuk menghubungkan kabel grounding ke elektroda grounding atau ke peralatan listrik. Hal ini memastikan koneksi yang aman dan kokoh.

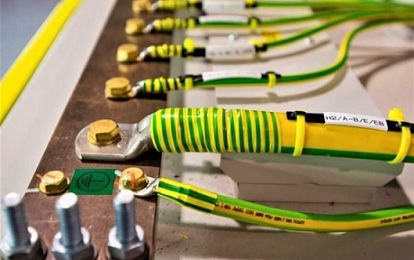

5. Busbar (Relai Grounding): Digunakan untuk mendistribusikan arus listrik dari panel listrik ke kabel grounding yang terhubung ke elektroda grounding.

6. Perlindungan Tambahan: Termasuk perangkat seperti pemutus sirkuit listrik (MCCB/MCB), pemutus arus bocor (RCD/GFCI), atau perangkat pelindung lainnya yang dirancang untuk melindungi sistem dan pengguna dari risiko kejutan listrik, petir atau kebakaran akibat arus berlebih.

Lebih detail lagi terkait perlindungan tambahan yaitu:

• Pemutus Sirkuit Listrik (MCCB/MCB): Pemutus sirkuit listrik (atau yang sering disebut sebagai MCB - Miniature Circuit Breaker atau MCCB - Molded Case Circuit Breaker) adalah perangkat proteksi yang bekerja dengan memutus aliran listrik ketika terjadi arus lebih atau kelebihan beban. Mereka berfungsi untuk melindungi kabel dan peralatan dari kerusakan akibat arus berlebih atau korsleting.
• Pemutus Arus Bocor (RCD/GFCI): Pemutus arus bocor (Residual Current Device atau Ground Fault Circuit Interrupter) mendeteksi perbedaan antara arus masuk dan arus keluar dari sistem listrik. Jika terdeteksi perbedaan arus yang signifikan, RCD akan memutus sirkuit secara otomatis dalam waktu yang sangat singkat (brakti detik) untuk mencegah bahaya kejutan listrik atau luka akibat arus yang mengalir melalui tubuh manusia ke tanah.
• Pelindung Terhadap Gangguan Transien: Pelindung terhadap gangguan transien seperti surge arrester atau suppressor digunakan untuk melindungi peralatan listrik dari lonjakan tegangan listrik yang dapat disebabkan oleh petir, gangguan dalam jaringan listrik, atau peralatan elektronik lainnya. Lonjakan tegangan yang tak terkendali bisa merusak peralatan dan dapat mengancam keselamatan.
• Perlindungan terhadap Kebakaran: Beberapa sistem grounding juga dapat dilengkapi dengan perangkat proteksi yang dirancang khusus untuk mendeteksi dan mematikan sirkuit jika terjadi bahaya kebakaran yang disebabkan oleh hubungan arus yang tidak semestinya.
• Penandaan dan Tanda Peringatan: Bagian dari perlindungan tambahan juga melibatkan penandaan yang jelas dan tanda peringatan yang mengindikasikan titik grounding, lokasi pemutus sirkuit, instruksi pemadaman darurat, dan informasi keselamatan lainnya untuk memastikan pengguna memahami dan dapat bertindak secara tepat dalam situasi darurat.

7. Labelisasi dan Tanda Pengecekan: Memiliki label yang jelas dan tanda pengecekan yang menunjukkan titik grounding dan informasi penting lainnya terkait sistem grounding. Hal ini memudahkan identifikasi dan pemeliharaan sistem.

8. Sertifikasi dan Dokumentasi: Setelah instalasi selesai, dokumentasi lengkap tentang desain, instalasi, dan pengujian sistem grounding perlu disiapkan. Sertifikasi dan dokumen ini berguna untuk referensi masa depan dan pemeliharaan.

    Setiap komponen di atas bekerja bersama-sama untuk menciptakan sistem grounding yang efektif dan aman di dalam gedung, melindungi penghuninya dari risiko kejutan listrik dan memastikan operasi peralatan listrik dengan baik. Pastikan untuk melakukan instalasi dan pemeliharaan sistem grounding sesuai dengan standar dan peraturan yang berlaku di wilayah Anda.

Sumber: Situs web resmi seperti Institute of Electrical and Electronics Engineers (IEEE), National Fire Protection Association (NFPA), National Electrical Contractors Association (NECA), Electrical Safety Foundation International (ESFI), Electrical Safety First, atau OSHA (Occupational Safety and Health Administration)
